Čo je to DALI

Čo je to DALI a aký použiť zdroj?

Skratka DALI znamená Digital Addressable Lighting Interface, je to protokol v ktorom jednotlivé DALI zariadenia komunikujú medzi sebou. DALI má špecifické použitie pre ovládanie osvetlenia a je definované podľa normy IEC 62386.

Prečo si vybrať DALI?

- Stabilná dvojcestná komunikácia
- Jednoduchý systém nastavenia
- Programovateľné skupiny
- Programovateľné scény
- Jednoduchá zmena nastavenia
- Riadiace vodiče bez polarity
- Ľahké riešenie problémov

Základné črty:

Zapojenie maximálne až 64 zariadení
Použitie až 64 adries
Zapojenie maximálne 16 skupín
Použitie maximálne až 16 scén

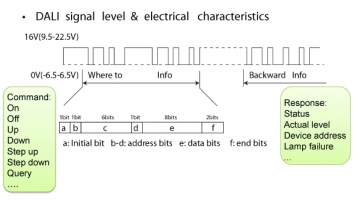

Úroveň signalizácie na 16V
Dĺžka vodičov maximálne až 300m /NYM 5x1,5m2/
Dvojvodičová sústava riadiacich vodičov bez tienenia
Jednoduchá inštalácia /zapojenie do hviezdy, stromu, kruhu, série/

Každá DALI riadiaca jednotka môže spájať až 64 napájacích zdrojov, rsp.stmievačov. Taktiež môžu byť takéto jednotlivé systémy spojené s ďalšími systémami. DALI može byť integrovaný ako podsystém riadiaceho systému inteligentných budov.

Jednoduchá konfigurácia pozostávajúca s ovládača /stmievač/, zdroja LCM-60DA, LCM-40DA a LED osvetlenia je tiež možná.

Hlavnou výhodou je, že DALI protokol je vhodný pre použitie v modernom osvetľovacom systéme.

Šetrí Váš účet za elektrickú energiu
Kvalitnejšie LED osvetlenie a preverdenie
Kompatibilita medzi DALI zariadeniami
Jednoduchá konfigurácia a inštalácia
Vysoká spoľahlivosť

Viac o DALI nájdete na linke http://www.dali-ag.org/.

Aké zdroje použiť pre DALI?

Pre aplikácie LED osvetlenia riadené technológiu DALI sú vhodné zdroje LCM-60DA a LCM-40DA.

Napájacie zdroje série LCM-60DA a LCM-40DA majú tieto základné vlastnosti:
Vstupné napätie 180 až 295V AC
Aktívne PFC, Krytie IP20, sú to výrobky triedy II
Výstup 12V pre pripojenie externého ventilátora
Záruka 3 roky



Výstupný prúd zdroja je možné meniť cez spínač /tlačítko/ v 10% skokoch, spínač sa zapojí medzi vstupnú fázu (AC L) a svorku PUSH. Maximálna dĺžka vodičov k spínaču je 15m.
Nastavenie výstupného prúdu z výroby je na hodnote 100%. Zmena výstupného prúdu a tak aj stmievania je realizovaná tak, že ak je hodnota výst.prúdu pod 10% menovitej hodnoty, tak stláčaním sa mení na vyššiu. Ak hodnota výst.prúdu dosiahne hodnotu nad 90% menovitej hodnoty, tak sa stláčaním mení na nižšiu. Hodnotu výstupného prúdu nastavíte pomocou DIP prepínača, ktorý je umiestnený v zdroji.
Ak dôjde k pripojeniu zdroja k riadiacej jednotke DALI, tak ovládanie touto riadiacou jednotkou je nadradené ovládaniu tlačítkom.

Napájacie zdroje LCM-60 a LCM-40 /bez označenia DA/ sú stmievateľné zdroje, ktoré je možné stmievať riadiacim napätím 1 až 10V DC, alebo PWM signálom. Stmievač sa v tomto prípade pripája na svorky DIM+ a DIM-.

Napájacie zdroje série LCM majú aj teplotnú kompenzáciu, ktorá predĺži životnosť vašej LED aplikácie. Na svorky NTC+ a NTC- pripojíte teplotné čidlo / napr. TTC03/, ktoré umiestnite do Vašej LED aplikácie. Následne podľa teploty bude zdroj meniť svoj výstupný prúd a tak predĺži životnosť Vašich LED.

Napájacie zdroje série LCM je možné synchronizovať /1 riadiaci zdroj + 9 riadených zdrojov/. Maximálna dĺžka vodičov od prvého po posledný je 15m.





Viac sa o zdrojoch LCM-60DA, LCM-60 a LCM-40DA, LCM-40 dozviete v ich technických špecifikáciách.
